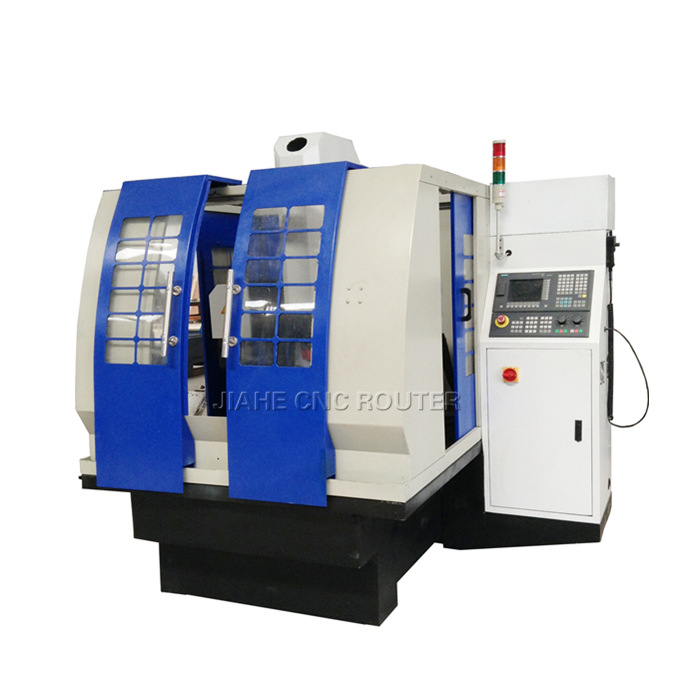

6060 Metallformmaschine
Die Metallformmaschine 6060 ist in den Bereichen Formenbau, Sägeblattherstellung, Werbeschilder, Elektronikfertigung und anderen Branchen weit verbreitet.
Modell: JK-4050
Arbeitsgröße: 400 * 500 * 300 mm
Spindel: 5,5 kW wassergekühlt
Kontrollsystem: Taiwan Syntec
Metallformmaschinen werden hauptsächlich zur Bearbeitung komplizierter Formen auf Kupfer-, Aluminium- und Formstahlwerkzeugen verwendet.
Technische Parameter:
Plattformgröße (mm) |
400mm* 500mm |
Gravurbereich (mm) |
400 mm * 500 mm * 300 mm |
Strukturoptionen |
Eisenstruktur |
Plattformmaterial |
Gusseisen |
Tabelle fester Typ |
T-Nutentisch für maximale Befestigungsflexibilität |
Struktur der X-Achse |
HIWIN-Führungsschiene und 25-mm-Kugelumlaufspindel |
Verfahrhöhe der Z-Achse (mm) |
300mm |
Betriebsspannung |
220V/380V 50Hz/60Hz |
Spindelleistung (KW) |
5,5 KW Wasserkühlungsspindel |
Spulengeschwindigkeit |
0-24000 (U/min) |
Max. Geschwindigkeit ohne Material |
0-10000mm/ min |
Maximale Arbeitsgeschwindigkeit |
0-8000 mm/min |
X-, Y-, Z-Achsen-Antriebsmotor |
Japanischer Yaskawa-Servomotor |
Auflösung |
0,00625 Impuls |
Durchmesser der Schneidwerkzeuge (mm) |
3,175/ 4,0/ 6,0/ 8,0/ 10/ 12,7 mm/16 mm |
ATC |
Optional |
Kontrollsystem |
Taiwan Syntec Kontrollsystem |
Codeformate |
G-Code, U00, mmg, nc, ENG |
Kühlsystem |
Wasserkühlen |
Merkmale der Metallformmaschine:

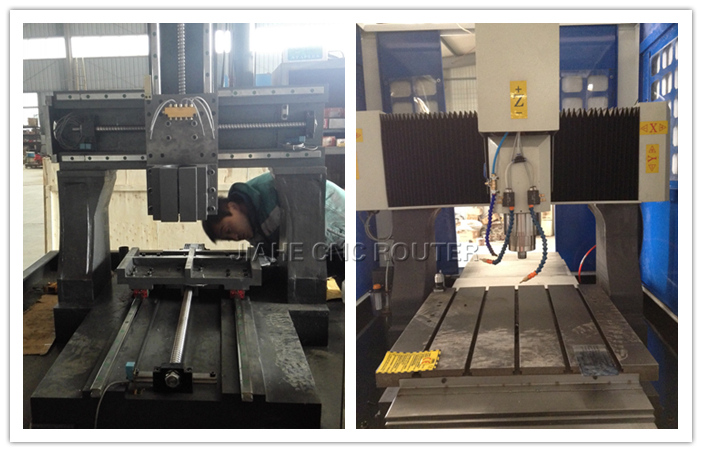

(1). Die Maschine ist komplett Gusseisenkörper und Lauftisch, sehr schweres Gewicht. Die Maschine kann auch nach längerem Gebrauch eine hohe Präzision beibehalten und das Tischpotential kann 200 kg tragen.

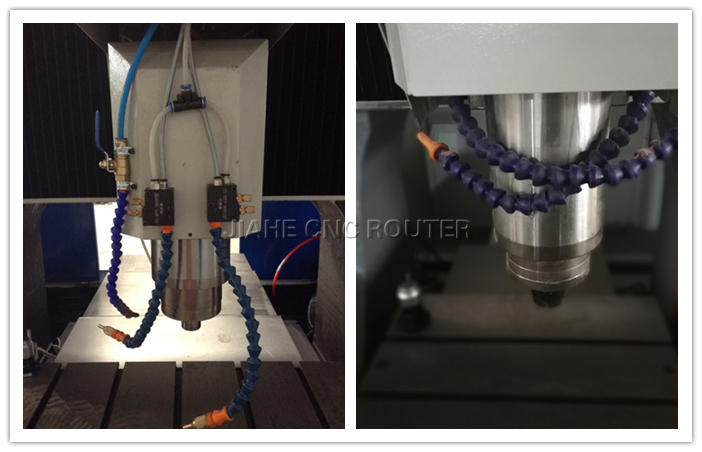

(2.) HQD 5,5-kW-Wasserkühlungs-Spindelmotor mit hohem Drehmoment. Die Spindel ist professionell für Stahllauf mit langer Lebensdauer ausgelegt, die Laufgeschwindigkeit kann 15000 U / min bis 24000 U / min betragen.

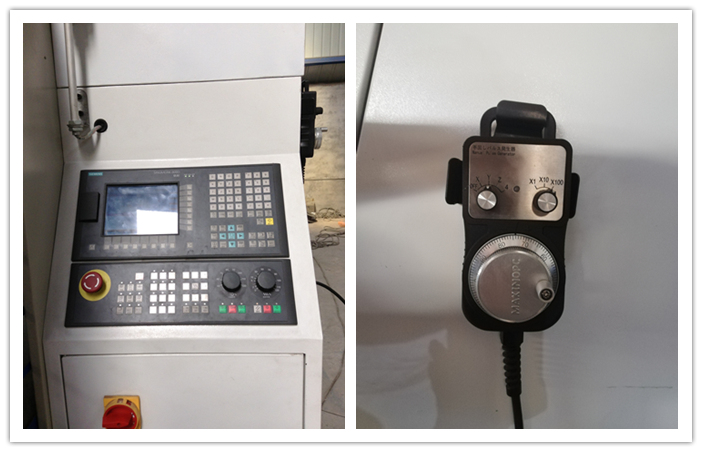

(3). Das Steuersystem kann Taiwan Syntec, LNC, Weihong NK200, NK280, Mach3 oder Siemens mit Bedienfeld und Handrad verwenden. Der Kunde kann das Handrad verwenden, um Werkzeuge einzustellen.

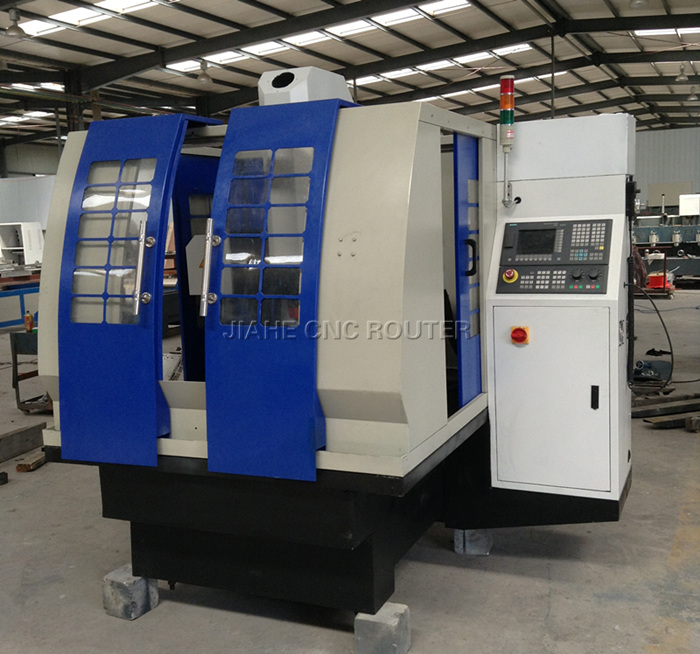

Bilder der Metallformmaschine:

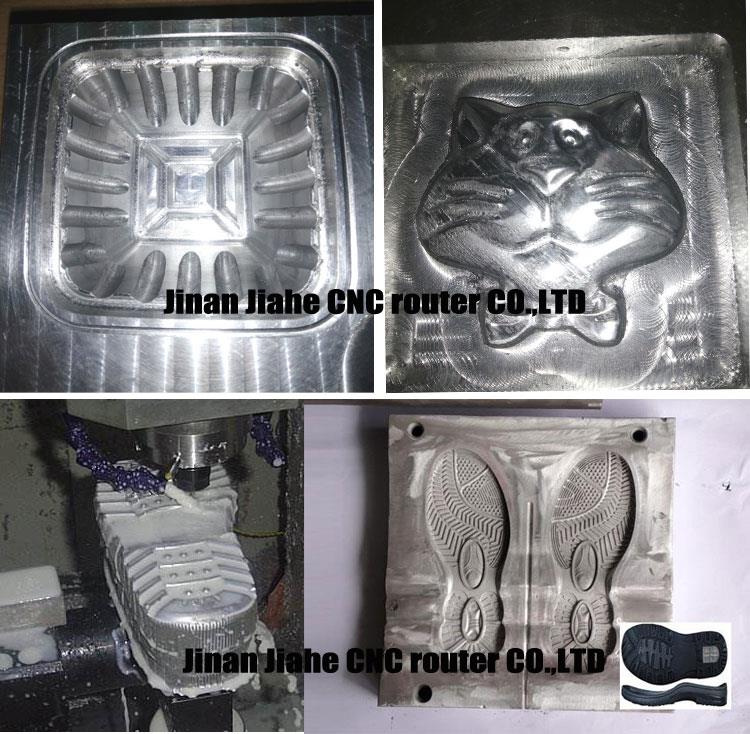

Die Metallformmaschine ist geeignet für die industrielle Produktion von Kupfer- und Aluminiumprofilteilen, die Verarbeitung kleiner Formen und hat eine starke Verarbeitungsfähigkeit für breite und tiefe Produkte.
