Stein-CNC-Fräsmaschine
Produktname: 4 Achsen, drei Köpfe Stein-CNC-Fräsmaschine
Rotationsarbeitsgröße: Durchmesser 900 mm, Länge 1000 mm pro Kopf
Arbeitsgröße des flachen Tisches: Breite 2700 mm, Länge 1000 mm
4-Achsen-Mehrkopf-Stein-CNC-Fräsmaschine mit Drehdurchmesser 900 mm, Länge 1000 mm pro Kopf, die zum Schnitzen von Säulenstein verwendet wird
Technische Parameter:
Beschreibung |
Parameter |
X,Y,Z-Arbeitsbereich |
2700x1000x500mm |
Jede Rotationsgröße |
Durchmesser 900 mm, Länge 1000 mm |
Belastbarkeit |
1,5 Tonnen pro Kopf |
Drehbankstruktur |
Großes Vierkantrohr aus verdicktem Stahl |
X,Y,Z-Struktur |
X-, Y-Zahnstangen, Z-Kugelumlaufspindeln (Option: Y-Achse kann Kugelumlaufspindeln sein) |
Höchstgeschwindigkeit |
0-20000 mm/min |
Arbeitsgeschwindigkeit |
0-10000 mm/min |
Spindel |
5,5 kW*3 wassergekühlt 24000 U/min |
Linearschienen |
30 mm quadratische Linearführungsschienen (Option: Y-Achsen-Doppelschienen) |
Motor und Treiber |
Servomotor und Treiber |
Betriebsspannung |
380 V, 3 PH (optional 220 V) |
Befehl |
G-Code, *uoo, *mmg, *plt |
Betriebssystem |
Richauto DSP-Steuerungssystem |
Werkzeuggröße |
3,175 mm-12,7 mm |
Spannzange |
ER25 |
Software |
Artcam-Software |
Packungsgröße |
3900*2050*2030mm |
Reingewicht |
3500 kg |
Bruttogewicht |
3700 kg |

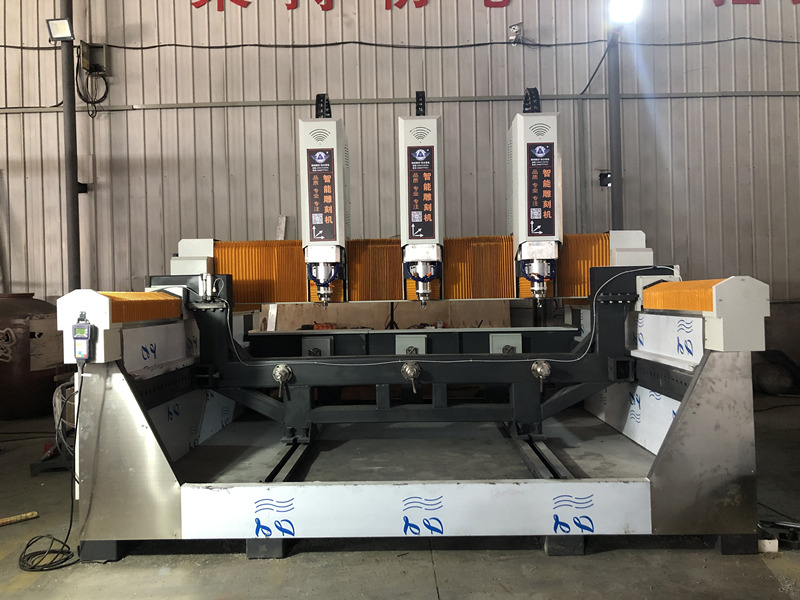

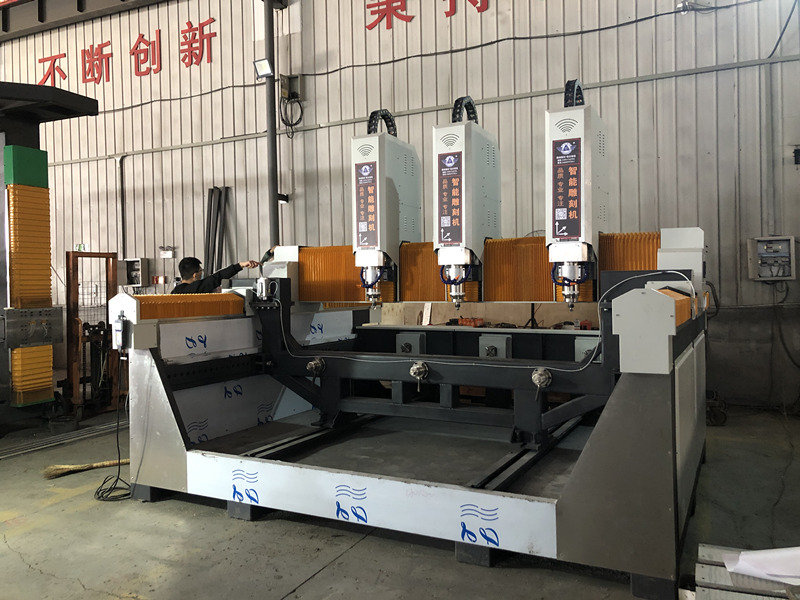

Fotos der Stein-CNC-Fräsmaschine:
Die Hauptteile der Stein-CNC-Fräsmaschine:

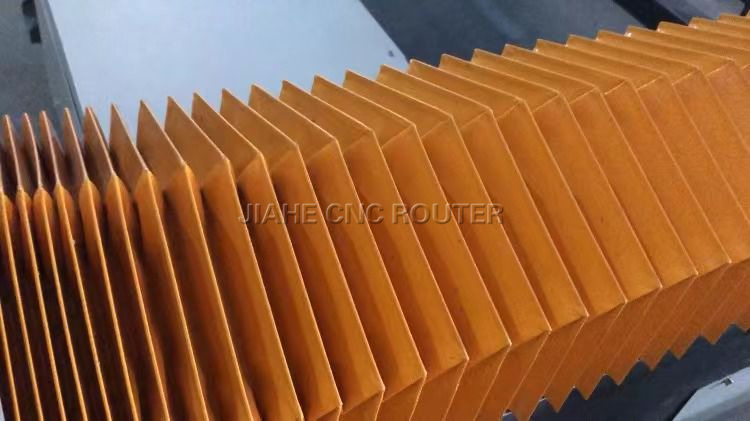

1. Das staubdichte Gewebe der Stein-CNC-Fräsmaschine nimmt ein Dreiecksdesign an. Das Besondere an dieser Form ist, dass das Wasser problemlos nach unten abfließt und somit keine Wassereinlagerungen auftreten.

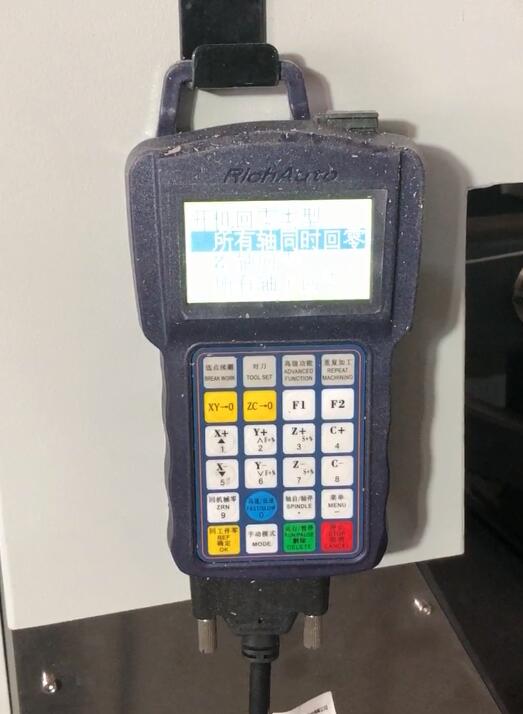

2. Richauto 4-Achsen-DSP-Steuerungssystem, einfach zu bedienen.

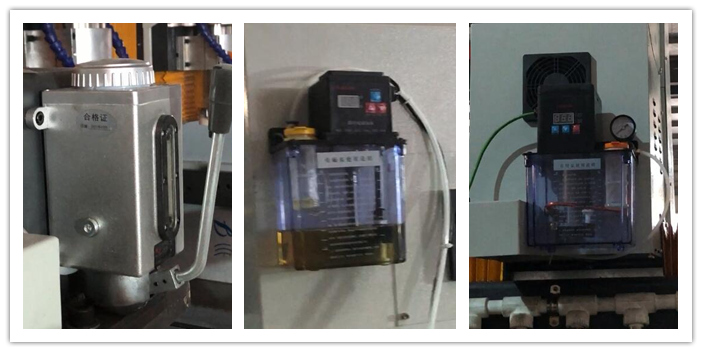

3. Drei Ölschmierpumpen für die vollständige Maschinenwartung.
Die 1. Pumpe für den Reitstock der Rotationsmaschine. Die 2. Pumpe für die Y-Achse. Die 3. Pumpe für Maschinenköpfe.
Vorteil der Jiahe Stone CNC-Fräsmaschine:
Jiahe verfügt über 15 Jahre Erfahrung in der Herstellung von CNC-Fräsern für die Steingravur.
Alle Teile für unsere CNC-Fräser-Steingravurmaschine sind bekannte Marken mit hoher Qualität, wie z. B. Fuling-Wechselrichter, CHNT-Elektroteile, Weihong- oder Richauto-Steuerungssystem, Omron-Grenzwerte usw., die den stabilen Betrieb der Stein-CNC-Fräsmaschine gewährleisten können.
Jiahe verfügt über ein Designteam, das alle Anforderungen der unterschiedlichen Kunden erfüllen kann. Wir können die Größe und Konfiguration der Stein-CNC-Fräsmaschine anpassen.

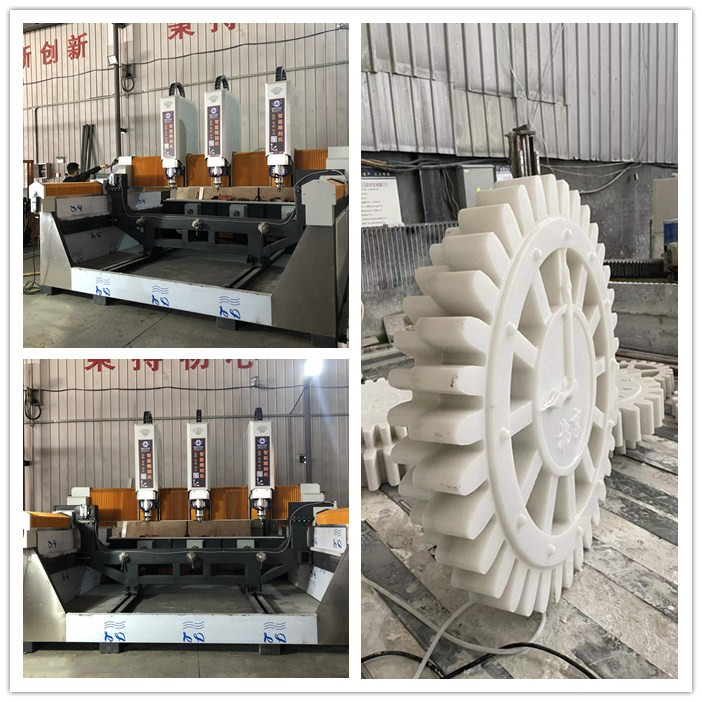

Arbeitsproben:
